核心提示：苦练动手能力 V3菱悦改造多功能方向盘...
这里有4个插口其中一个是喇叭线用去了，还余下三个插口，也就是说，从CD过来的控制线最多就只能有3根线能到达方向盘上了。所以就只加装了两个功能按健下一曲、上一曲。用了三条线，下一曲一条，下一曲一条，地线一条。
下面开始来制作按钮和开关看图
这个不错用得爽
钻了孔装上按钮和开关
上点AB胶防止用力过大按掉了
手工还不错
饮水思源呵拿来与接受，来个合照
面板上多了一条线是之前加装的AUX。讲到这里要停一停了，CD机改过了换了功放芯片，加大滤波电容25000UF，换了音量IC，短路了藕合电路中的4个电阻，换了8个藕合电容2.2UF+松下BBC0.47UF。音响还过得去，当然要换
喇叭做隔音呵
继续。。。。。
面板接过来的三根线的位置图片是借来修改的
测试成功。。。
回装
线路的放置
没有针型插针只能自己动手做了，用粗线加焊锡硬了很多呵呵
用了扎带固定
最终效果图还协调
第三篇：加装多功能方向盘多个功能(可实现多个按钮）创新版
引言：LW64168的帖也提出了这个问题三根线如何实现多个功能呢？曾想过购原厂的多功能方向盘就什么都能解决了，要300多元呵，而且原来的CD也没有方向盘多功能插口，也要改，行不通呐。。。经过对面板的研究，有了突破性的方案。上图观看。。。。。
它是英雄，它的功劳可大要再次上镜，钻多三个孔
不说也明了

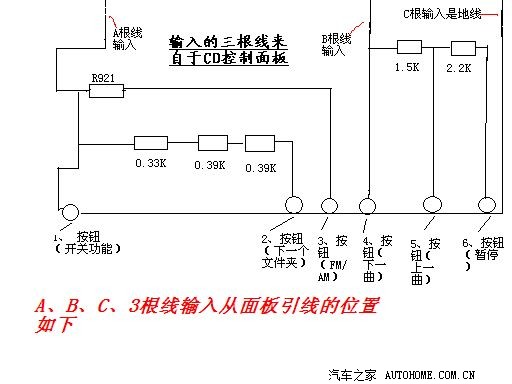

重头戏来了，说高 潮也行，精华也行。。也就是说三根线实现的功能可以继续扩展。。。。。

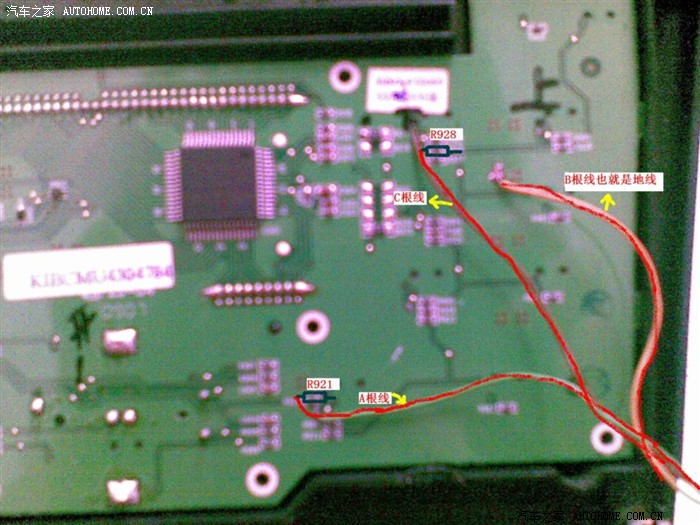

CD面板引线按这个图示
花的心机不少呵，要顶顶顶呵，半夜三更了，独自一人在享歌。。。好静好静。。。高难度焊接是贴片电阻呀，TM D太小了，一不小心就断，掉了就难找了。。。。
都饮了两瓶多酒了还要继续。
。。。省略
接线
晒晒焊接了的电路板
测试成功爽爽爽。。。。
这个造型不错有点像牛头
回装了4点了，黑黑的，挑灯夜战，心怕怕的有点感觉像小偷
也不局限于这几个按钮，只要方向盘上有位置，可以继续加电阻扩展功能健，效果刚刚的
之前DIY的音响
小结：
思路就是————从面板引三根线————进入方向盘（原车设计最多只能通个三根线）-------在方向盘内做一个较小的电路——————分出去各个功能键。
